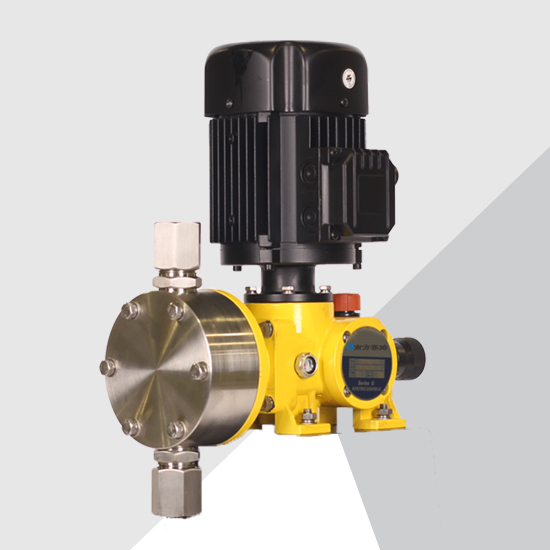

GD系列机械隔膜计量泵

南方泵业 GD 系列小型机械隔膜计量泵采用双凸轮+蜗轮蜗杆传动，流量 30～130 L/h，最高压力 10 bar，稳态精度 ±1%～±2%，0.2 kW 小功率，吸程 2 m，介质 -10～40℃。PTFE 复合隔膜、无护盘大通道、PVC/PVDF/316SS 泵头可选，启停双态调量。专用于实验室滴定、泳池消毒、小型污水站、制药食品微量加药。油浴润滑长寿命，原厂一机一码溯源，12 个月联保。

400-123-4567 在线咨询 资料下载

产品简介

　　GD 系列是南方泵业（南方赛珀工业）面向小流量微量加药场景开发的轻型机械隔膜计量泵，采用双凸轮驱动 + 高精度蜗轮蜗杆传动，整机 0.2 kW 小功率、流量 30～130 L/h、最高排出压力 10 bar，稳态精度可达 ±1%～±2%。物料侧无隔膜护盘、PTFE 多层复合隔膜、PVC/PVDF/316SS 多泵头可选，是实验室滴定、泳池消毒、小型污水站、制药食品微量配比的高性价比执行单元。

一、产品说明

　　GD 系列为单缸卧式机械隔膜计量泵。电机经蜗轮蜗杆减速后驱动双凸轮轴旋转，凸轮推动连杆往复，连杆前端直接驱动 PTFE 复合隔膜前后挠曲：吸程时泵腔负压、进口单向阀开启吸液；排程时隔膜前推、出口单向阀开启排液。隔膜背面接触传动端油浴空间，正面直接接触介质，无液压油介入、无动密封填料，实现零泄漏隔离输送。

　　调节机构为泵体上方的冲程调节手轮，旋转改变凸轮偏心作用点 → 改变连杆行程长度 → 在停机或运行状态下均可无级设定流量（10%～100% 冲程，调节比 10:1）。液力端采用自清洗单向阀（氧化锆/316 阀球），运行中自动研磨阀座，减少拆洗。

二、性能及优点

1、小流量高精度：30～130 L/h 微量区间稳态精度 ±1%（部分样本标 ±2%），适合消毒剂、阻垢剂、试剂滴定类精密投加。
2、双凸轮低噪传动：相比单偏心结构，双凸轮受力对称、振动小，0.2 kW 电机运行噪音低，适合实验室、室内加药间。
3、无护盘大通道：物料侧无隔膜护盘遮挡，PTFE 复合膜直接变形推液，不易积晶卡阀，可过含微量悬浮物的稀药液。
4、多材质液力端：PVC（中性水）、PVDF（含氯/氧化剂）、316SS（食品医药）三档标准泵头，阀球/阀座/密封整套匹配。
5、油浴长寿命：传动端全油浴润滑，蜗轮蜗杆、凸轮轴、连杆轴承均浸油，设计寿命 ≥20000 h。
6、启停双态调量：手轮在开机或停机时均可调节冲程，检修后免启机预标定。
7、紧凑轻量化：整机含底板约十余公斤，可壁挂、可机架内嵌、可集成小型加药撬装。

三、完整技术参数

参数项目	指标范围
流量范围	30 L/h ～ 130 L/h（GD030～GD130 各规格）
最高排出压力	10 bar
稳态计量精度	±1%（额定工况，部分渠道标 ±2%）
调节比	10:1（10%～100% 冲程无级可调）
配套电机功率	0.2 kW（单相 220V / 三相 380V）
冲程次数	80 ～ 116 次/min（依规格）
最大吸入提升高度	2 m 水柱
最大吸入压力	2 bar
介质温度	-10℃ ～ +40℃（标准型）
环境温度	≤ +40℃
频率/电压	50Hz（60Hz 可定制）；220V 单/380V 三
电机防护/绝缘	IP55 / F 级
泵头材质	PVC、PVDF、316 不锈钢
隔膜材质	PTFE + 弹性橡胶多层复合
控制方式	手动手轮 / 4-20mA 电动冲程 / 变频调速

注：额定精度以 20℃ 清水、10%～100% 冲程、稳定背压下连续运行标定；输送粘性/含气介质会略放大误差。

四、材质配置说明

部件	标准配置	可选/特殊
泵头（液力端壳体）	PVC（GDxx-P）	PVDF（GDxx-T）、316SS（GDxx-S）
隔膜	PTFE+EPDM 多层复合	—
阀体/阀座	PVC 阀体+PVDF 阀座（PVC 头）	全 PVDF、全 316SS
阀球	氧化锆陶瓷	316SS、PVDF 包覆
密封件	氟橡胶 O 圈	全氟醚（强氧化）
传动壳体	铸铁/铸铝增强	—
凸轮/连杆	调质钢	—

材质倒推：泳池次氯酸钠/污水 PAC → PVC 头+氧化锆阀球；双氧水/浓盐酸 → PVDF 头；饮品防腐剂/纯化水 → 316SS 电解抛光；高温＞40℃ 不属于标准 GD 适用范围，需升级 G 系列高温款。

五、应用领域

环保水处理：小型污水站 PAM/PAC 微量投加、pH 调节酸碱液
泳池/水乐园：消毒剂（次氯酸钠/二氧化氯）、pH 平衡剂自动投加
制药食品：防腐剂、香精、酵素微量配比、饮品添加剂定量
科研实验室：化学试剂滴定、模拟废水配液、微型反应釜加药
石油化工：化验室缓蚀剂取样加注、小型装置助剂微量注入
电力冶金：循环水系统小剂量杀菌剂、凝水精处理加药

六、型号对比：GD 小型计量泵 VS GX 通用机械隔膜计量泵

维度	GD 系列（小型）	GM/GB 系列（通用）	GX 系列（大流量）
流量覆盖	30～130 L/h	GM 2～500 / GB 82～1800 L/h	最大 2100～2400 L/h
最高压力	10 bar	12 bar（GM）	9 bar
驱动结构	双凸轮 + 蜗轮蜗杆	曲柄连杆 + 可变偏心滑轴	偏心滑轴（Z 形轴）
功率	0.2 kW	0.37～0.75 kW	0.37～2.2 kW
精度	±1%～±2%	±2%	±2%
吸程	2 m	3 m（GM）	2.5 m
耐温	≤40℃	标准 40℃/定制 120℃	≤40℃
定位	实验室/微量/小型污水	工业通用全谱	市政大流量水处理
代表型号	GD030、GD085、GD130	GM0050、GB0450	GX2100

七、选型指南

1、流量判定：单点投加 ≤130 L/h → GD；130～1800 L/h → GM/GB；＞1800 L/h → GX 或双泵并联。
2、压力判定：系统背压 ≤8 bar 选 GD 有余量；＞10 bar 必须升 GM 系列。
3、介质倒推材质：次氯酸钠→PVDF；PAC/PAM 中性→PVC；饮品/医药→316SS。
4、吸程管控：实际吸上高度建议 ≤1.5 m（标称 2 m 为极限值），进口管短直、加底阀。
5、控制方式：固定配方→手动手轮；PID 联动→4-20mA 电动冲程；多泵协同→变频+冲程双调。
6、配套必选：进口 Y 型过滤器、出口背压阀（≥0.3 bar）、脉动阻尼器、安全阀。
7、禁输介质：硬颗粒＞100 μm、粘度＞500 mPa·s、温度＞40℃、强酸强碱（pH 外）需改选其他系列。

八、安装与维护说明

安装规范

泵水平或壁挂固定，手动款留手轮操作空间，电动款留信号线槽。
进口管径 ≥ 泵入口（G½" 或 DN15），底端装底阀，全程气密；吸程严禁超 2 m。
出口顺序：泵出口→安全阀支路→脉动阻尼器→背压阀→工艺点。
首次启动：泵头灌满介质排空气→手轮调 0%→点动试转确认转向→缓调至目标流量。
电气：单相 220V 确认接地，电动冲程款 4-20mA 屏蔽线单端接地。

运行调节

流量校准：量筒接出口 5 min 实测 ÷60 = 实际 L/h，微调手轮至与设定吻合。
气量/气泡干扰：若介质含气（如次氯酸钠分解），出口加阻尼器、降低吸程可缓解。

维护周期

每日：记压力、听异音、查机封区有无渗液。
每月：清进口滤网，查单向阀自清洗状态。
每 2000～4000 h：换 PTFE 复合隔膜（微量加药建议 2000 h 强制换），查阀球磨损。
每年：传动端换油（蜗轮箱油浴），电机绝缘测试。

最高频故障：流量偏小→进口漏气/底阀失效/隔膜疲劳；不出液→转向反/泵头存气；精度漂移→手轮未锁紧或隔膜微裂。

九、常见 FAQ

Q1：南方 GD 系列机械隔膜计量泵流量和压力范围是多少？
A：GD 系列单头流量 30～130 L/h（GD030 到 GD130），最高排出压力 10 bar，稳态精度 ±1%～±2%，调节比 10:1，最大吸程 2 m 水柱，电机 0.2 kW，介质耐温 -10～40℃，适合小流量微量加药。

Q2：GD 和 GM/GB、GX 怎么选不踩坑？
A：单点 ≤130 L/h、实验室/泳池/小污水站选 GD；130～1800 L/h 工业通用选 GM/GB（压力可达 12 bar）；市政大流量＞1800 L/h 选 GX。GD 优势是小功率低噪便宜，劣势是压力和流量上限低。

Q3：GD 系列输送次氯酸钠用什么泵头？
A：必须用 PVDF 泵头（GDxx-T）+ PTFE 隔膜 + 氧化锆阀球。PVC 在次氯酸钠中长期会氧化脆化，316SS 会被氯离子点蚀。

Q4：GD 计量泵精度标 ±1% 还是 ±2%？
A：南方泵业官方样本（GD 系列使用说明书）标定为额定工况稳态精度可达 ±1%；部分经销页按机械隔膜通用标准写 ±2%。实际投用建议按 ±2% 做系统余量设计，校准后可达 ±1%。

Q5：GD 可以在停机时调流量吗？
A：可以。GD 采用冲程手轮调节，停机或运行状态均可旋转手轮改变凸轮偏心距，调节后拧紧锁紧螺钉即可，不需启机预调。

Q6：GD 最大吸程 2 米，实际安装留多少余量？
A：标称 2 m 是极限值，实际建议垂直吸上 ≤1.5 m，且进口管短、少弯、加底阀。超 1.5 m 易出现气缚导致流量不稳。

Q7：GD 系列支持 4-20mA 自动控制吗？
A：支持。可选配电动冲程控制器接收 4-20mA 模拟量，替代手动手轮；也可外配变频器调电机转速，但 GD 小功率款更常见是"手动+开关量"或"电动冲程"两种配置。

Q8：GD 泵头写 316SS 能输食品药液吗？
A：316SS 泵头可用于食品医药中性药液，但若要求卫生级（电解抛光、无死角）需在订货时注明"食品级 316L 电解抛光+硅胶/PTFE 食品密封"，标准 316SS 仅作耐腐蚀用，不等于卫生级。

Q9：GD 系列怎么查南方原厂真伪？
A：正品泵体铸 CNP 或南方赛珀标识，铭牌含出厂编码、型号、性能曲线号，可通过南方泵业 4008-821-931 或官网溯源系统核验；拼装件常见杂牌电机+无码泵头、PVC 头无材质钢印。

Q10：GD 隔膜多久换一次？
A：中性 PAC/清水类 12 个月；次氯酸钠/酸碱类 6～8 个月；若发现流量衰减＞10% 或泵头背面渗液立即更换。PTFE 复合膜虽耐疲劳，但微量泵精度敏感，建议强制周期更换。
