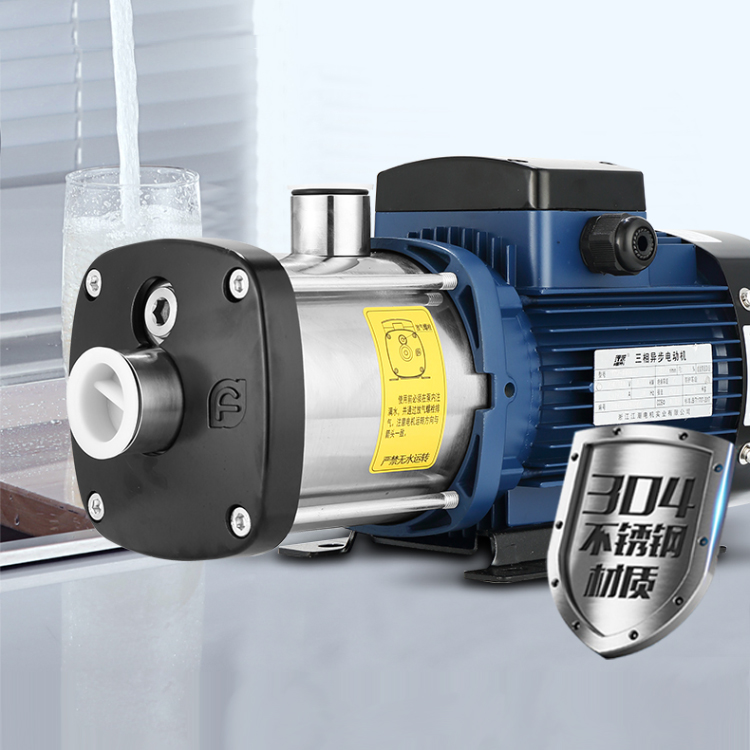

CHM 轻型卧式多级离心泵

南方泵业 CHM 系列为非自吸轻型卧式多级离心泵，加长轴电机直联驱动，轴向进水、径向出水，过流件 304 不锈钢冲压焊接（可选 316L）。流量 0.4～28 m³/h，扬程 6～60 m，功率 0.25～4.4 kW，介质 -15～105℃，50/60Hz 双频，IP55/F 级电机。结构紧凑、低噪高效、便拆机封，适配空调循环、工业清洗、纯水 RO 前置、水产养殖、施肥计量等小流量高扬程场合。原厂一机一码溯源，12 个月整机联保，是小型成套设备与末端增压的优选机型。

400-123-4567 在线咨询 资料下载

产品简介

　　CHM 系列是南方泵业面向小型增压、循环、计量及轻度腐蚀性介质输送场景开发的非自吸卧式多级离心泵。整机采用水平轴向进水、径向顶部出水的紧凑布局，配加长轴电机直联驱动，叶轮导叶为不锈钢板冲压焊接成型。凭借小流量高扬程、低噪高效、占地极小的特点，CHM 广泛应用于空调水系统、工业清洗、水处理净化、水产养殖、施肥计量等需要精密控压的场合。全系列过流部件采用不锈钢材质，可适配轻度腐蚀性液体，是小型成套设备与末端增压回路的理想选择。

产品说明

　　CHM 为非自吸卧式多级离心泵，电机轴通过加长设计直接与泵轴联接，无需额外联轴器或轴承座，传动链极短，结构紧凑。叶轮与导叶采用不锈钢板冲压焊接工艺制造，流道光滑、水力效率高。进出口呈轴向入口 + 径向（顶部）出口布置，安装时进水管水平接入、出水管垂直向上，便于在狭小设备机架或管道夹层内布置。

　　整机底座为铸铁或铝合金，过流部件全不锈钢，机械密封为集装式前置结构。设备仅适用于输送稀薄、清洁、无固体颗粒及纤维杂质的水基或轻度腐蚀性液体，不可用于含大颗粒、高粘度或强酸碱介质。运行前必须保证进口管路充满液体，严禁无水空转。

性能及优点

小流量高扬程精准增压：多级叶轮逐级叠加，在 0.4～28 m³/h 的小流量区间内可提供 6～60 m 的稳定扬程，完美匹配末端小回路、高阻力工况。
高效率低噪音：不锈钢冲压水力模型经 CFD 优化，最高效率可达 65% 以上；加长轴电机动平衡精度高，运行噪音低，适合办公楼、实验室、养殖车间等噪音敏感环境。
全不锈钢过流耐腐蚀：叶轮、导叶、泵筒等过流件均为 304 不锈钢（可选 316L），可输送轻度酸碱、软化水、纯水等弱腐蚀性介质。
结构紧凑占地极小：卧式设计 + 加长轴电机直联，整机长度远短于带联轴器的传统卧式多级泵，可嵌入小型水处理撬装设备、清洗机机架内部。
便拆式维修：集装式机械密封前置，停机后拆泵头前端即可更换密封组件，无需拆卸电机和进出口管路，维护工时大幅缩短。
双频全球适配：支持 50Hz/60Hz 电源，标配单相 220V 或三相 380V，可定制变频驱动，适配恒压供水、恒流量计量等闭环控制。
运行可靠寿命长：IP55 防护、F 级绝缘电机，连续 24 小时运行无过热风险；不锈钢过流件抗锈蚀，设计使用寿命可达 8～10 年（常规清水工况）。

技术参数

参数项目	指标范围
流量范围	0.4 m³/h ～ 28 m³/h
扬程范围	6 m ～ 60 m（靠增减叶轮级数调整）
配套电机功率	0.25 kW ～ 4.4 kW
转速	2900 r/min（50Hz）／ 3500 r/min（60Hz）
介质温度	常温型 -15℃ ～ +70℃；热水型 -15℃ ～ +105℃
最大工作压力	≤ 1.0 MPa（10 bar）
供电频率	50Hz / 60Hz 双频可选
电压制式	单相 220V／三相 380V（可定制）
电机防护 / 绝缘	IP55 ／ F 级
进出口口径	进水管螺纹 G1" 或法兰 DN25；出水管螺纹 G1" 或法兰 DN25
环境限制	环境温度 ≤ 40℃，海拔 ≤ 1000 m
输送介质	稀薄洁净无大颗粒、无纤维、非易燃易爆水基或轻度腐蚀性液体

材质配置说明

结构部位	标准配置	可选配置
叶轮、导叶	304 不锈钢冲压焊接	316L 不锈钢
泵筒（多级段）	304 不锈钢	316L 不锈钢
泵轴	不锈钢调质轴	316L 不锈钢轴
泵头 / 出水段	304 不锈钢或铸铁（依型号）	304 不锈钢
底座	铸铁或铝合金	304 不锈钢
机械密封	集装式（丁腈橡胶件）	氟橡胶密封（高温/腐蚀型）
电机	标准封闭风冷电机	防爆电机、变频电机

材质选型原则：常规清水、软化水、中性清洗液 → 标准 304 配置即可；含弱酸碱、低氯离子、高温热水（＞70℃）→ 密封升级氟橡胶，底座选不锈钢；含氯离子或腐蚀性偏强 → 泵轴及过流件升级 316L。

应用领域

行业方向	典型场景
空调系统	小型中央空调冷冻水循环、风机盘管增压、VRF 系统补水
冷却系统	激光设备冷却水循环、小型冷水机增压、注塑机模温控制
工业清洗	高压喷淋清洗机、超声波清洗线、零部件清洗液循环
水处理	小型反渗透前置增压、超滤系统、软化水设备、水净化装置
水产养殖	养殖池循环过滤增压、增氧水循环、海水养殖低盐度调配
施肥/计量	农业滴灌施肥泵、化学药剂定量添加、pH 调节液输送
环境应用	小型污水处理回流、中水回用增压、雨水收集系统
供水增压	别墅恒压供水、小型商用楼宇二次增压、太阳能热水循环

型号对比（CHM 与 CHL 对比）

对比项目	CHM 轻型卧式多级泵	CHL 老款轻型卧式多级泵
密封结构	集装式模块化机封，可单独拆卸更换	分体式密封，更换机封需要拆解多级泵体
水力性能	优化水力模型，效率更高，气蚀余量更优	成熟基础水力，能效略低于 CHM
整机结构	腔体紧凑，压铸铝轻量化底座，体积更小	球形泵头，铸铁底座，整机重量偏大
介质温度	‑15℃~+105℃	‑15℃~+110℃
供货状态	原厂主力机型，现货充足	逐步减产，部分配件供货紧张
适用场景	设备内嵌配套、狭小空间机房、新项目	开阔机房、老设备改造替换

选型指南

确定流量与扬程：根据实际工艺需求（如清洗机喷嘴压力、RO 膜进水压力、养殖循环流量）确定参数，扬程留出 10%～15% 余量但勿过度放大，避免偏离高效区。
介质特性匹配：清水/中性 → 标准型；弱酸碱/高温（＞70℃）→ 热水腐蚀型；含氯/腐蚀性偏强 → 316L 过流件。
安装空间评估：CHM 卧式紧凑，但需预留电机散热空间（至少 100 mm 以上）和前端泵头拆装空间（约 200 mm）。
电气配置：小功率（≤1.5 kW）可选单相 220V，大功率建议三相 380V；需变频恒压时选配外置变频器或 CHME 变频一体机。
防护等级：潮湿或户外安装环境务必确认电机 IP55 防护，必要时加装防雨罩。
严禁工况：含大颗粒杂质、高粘度液体、强酸强碱、易燃易爆介质不可使用本系列。
